BQ2962适用于2节- 4节串联锂离子电池的过压保护芯片

型号： BQ2962

类目： OVP保护/锂电保护

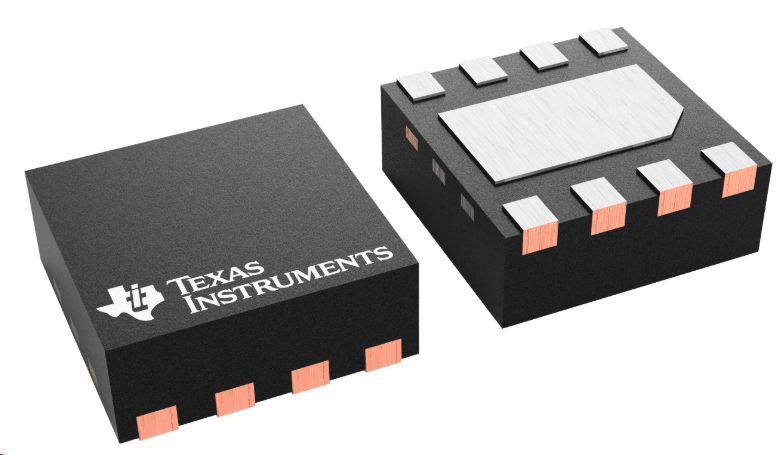

封装： WSON8

BQ296xxx系列是一款高精度、低功耗过压保护器，具有适用于锂离子电池组应用的2mA 稳压输出电源。BQ296xxx系列可为2节-4节串联电池组中的每节电芯单独监控过压情况。

BQ296xxx系列是一款高精度、低功耗过压保护器，具有适用于锂离子电池组应用的 2mA 稳压输出电源。BQ296xxx系列可为 2 节至 4 节串联电池组中的每节电芯单独监控过压情况。当检测到任意电芯上存在过压状态时，即会启动内部固定延迟计时器。延迟计时器到期后，输出引脚将被触发进入活动状态以指示发生过压情况。稳压输出电源提供 2mA（最大值）输出电流，可驱动常开电路，例如实时时钟 (RTC) 振荡器。BQ296xxx 系列具有自禁能功能，能够在任意一节电池的电压低于特定阈值时关闭稳压输出，从而防止电池电量耗尽；BQ296xxx系列还可通过外部控制对稳压输出进行启能或禁能.

BQ296xxx系列特性

• 2 节、3 节和 4 节串联电池过压保护 (OVP)

• 固定延迟计时器，用于触发 FET 驱动输出（3s、4s、5.5s 或 6.5s 四种选项）

• 出厂设定的 OVP 阈值（阈值电压范围为 3.85V 至 4.6V）

• 输出选项：高电平有效

• 高精度过压保护：±10mV

• 具有自禁能和/或外部使能/禁能控制功能的稳压电源输出

– 选项：3.3V、2.5V 和 1.8V (BQ2961)

– 选项：3.3V、3.15V、3.0V (BQ2962)

• 低功耗 ICC ~ 4µA (VCELL(ALL) < VPROTECT)

• 禁用稳压输出时具有超低功耗，ICC 约为 1.2µA

• 每个电芯输入具有 < 100nA 的低漏电流
