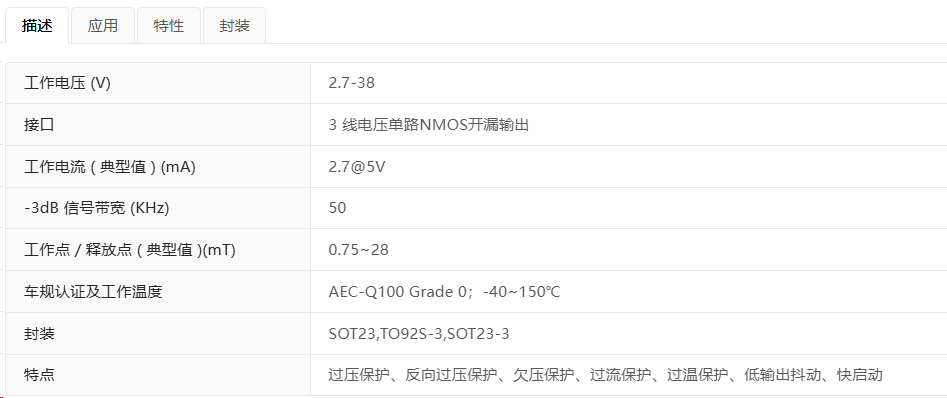

DIA9101系列是一款基于平面霍尔效应的汽车三线磁传感器，采用混合信号亚微米BCD技术设计，适用于高精度应用，具有卓越的供电电压能力、工作温度范围和磁阈值的温度稳定性。从2.7到38V的宽广供电电压使其能够覆盖广泛的应用。内置反向电压保护使供电线无需串行电阻或二极管，因此即使是远程传感器也能在低压（2.7 V）下实现低压工作，同时具备反向耐受性。在运行过程中电压低于最低供电电压时，低压锁定保护会自动冻结器件，防止电气扰动影响磁性测量电路。因此，输出状态仅基于正确且准确的磁性测量结果进行更新。开漏输出完全防短路，内置电流限制。在长时间短路情况下，还会启动额外的自动输出断电器。如果短路状态解除，则会定期进行自我检查以恢复正常运行。当结温度超过异常高阈值时，片上热保护也会关闭输出。当温度降到安全值以下时，它会自动恢复。
DIA9101霍尔效应开关传感器产品特性
AEC-Q100 获得资格
− 器件环境温度：-40°C ≤TA ≤ 150°C
− 器件结温度：-40°C ≤ TJ ≤ 170°C
工作电压：2.7V至38V
斩波稳定放大器，主动误差补偿，-3dB带宽 50 kHz
快速通电时间40微秒，输出抖动4微秒
可选参数：
− 传感器类型：单极南极/单极北极/全极/锁存
− 多种灵敏度选项：从±1.5毫特斯拉到±28毫特斯拉及以上
− 输出电压相位：高电平，低电平
− OTP（190°C）可选
保护：OVP（> 40 V）、UVLO、ROVP（-20 V）、输出 OCP、开漏输出、≥ 30 mA 沉类电流
DIA9101霍尔效应开关传感器应用
汽车、消费、工业
固态开关
近接开关
位置检测
速度检测
三相BLDC电机换流/BDC电机转速和转子方向电子换挡器、雨刷电机、窗户升降器、天窗/尾门开启器、空调阻尼器执行器位置、热管理阀门/泵转速位置、座椅电机调节器、变速箱叉位置、刹车灯开关等。
