STM8S003F3P6TR 完整参数规格与核心特性
一、STM8S003F3P6TR产品基础信息
型号：STM8S003F3P6TR
品牌：ST 意法半导体
产品系列：STM8S 超值8位通用MCU系列

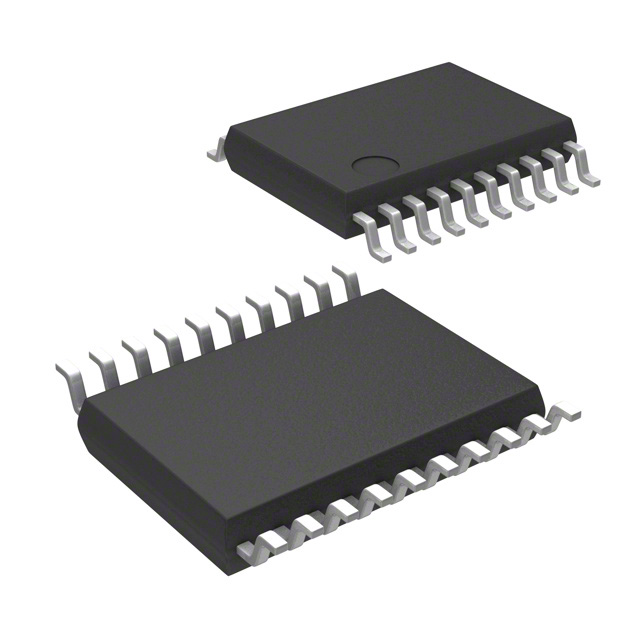

封装形式：TSSOP-20（超薄密脚贴片）
工作等级：工业级
二、STM8S003F3P6TR核心硬件参数
1. STM8S003F3P6TR内核与主频
内核：8位 STM8 哈佛架构、三级流水线
最高主频：16MHz
指令效率：单周期指令占比高，低速控制场景响应快速、运行稳定
2. STM8S003F3P6TR存储资源
程序 Flash：8KB（可反复擦写，满足常规小家电、传感控制程序）
RAM：1KB（高速运行内存，满足逻辑运算、数据缓存）
硬件 EEPROM：128Byte（独立硬件存储，掉电保存参数）
EEPROM寿命：10万次擦写，55℃环境数据可保存20年
3. STM8S003F3P6TR电气参数
工作电压：2.95V ~ 5.5V（兼容3.3V/5V常规系统）
工作温度：-40℃ ~ +85℃（工业级宽温）
内置高速内部RC振荡器，无需外部晶振，简化电路
4. STM8S003F3P6TR外设资源
ADC模数转换器：5通道 10位高精度ADC，支持扫描模式、模拟看门狗，可采集各类模拟传感器信号
定时器/PWM：通用定时器，支持多路PWM输出，可用于调光、调速、功率控制
通信接口：UART（支持LIN、IrDA、智能卡模式）、SPI（最高8Mbit/s）、I2C（最高400Kbit/s）
系统防护：独立看门狗、窗口看门狗、上电复位POR、低压检测LVD、时钟安全系统
I/O资源：最大16个通用IO口，支持高灌电流输出，驱动能力强
三、STM8S003F3P6TR核心产品特性
1. 极简低成本方案：无需外部晶振、复位电路，单芯片实现完整控制功能，外围极简，大幅降低BOM成本。
2. 工业级高抗干扰：内置多重硬件防护，IO抗电流注入、抗静电、抗电压浪涌，长期运行不易死机、程序稳定不跑飞。
3. 低功耗可控：支持多种休眠、停机低功耗模式，待机功耗极低，适配电池供电、无线传感设备。
4. 开发简单生态成熟：STM8全网资料、例程、工具齐全，上手快、调试简单，研发周期短。
5. 量产稳定可靠：ST原厂成熟工艺，TSSOP-20封装量产良率高、供货稳定，适合大批量生产。
四、STM8S003F3P6TR典型应用场景
STM8S003F3P6TR可应用于小米家用小家电、公牛智能插座、佛山照明控制、温湿度传感器、无线遥控模块、工业小型IO控制板、电机驱动模块、电池管理、便携式智能设备等轻量化、低成本嵌入式控制场景。
五、同系列型号区分（快速选型）
STM8S003F3U6TR：UFQFPN20 超小型封装，体积更小，适合微型设备
STM8S003F3P6TR：TSSOP20 标准贴片封装，焊接性更好、通用性更强、量产更友好
| 属性 | 参数值 |
|---|---|
| 商品分类 | 单片机(MCU/MPU/SOC) |
| 厂家型号 | STM8S003F3P6TR |
| 品牌 | ST(意法半导体) |
| 商品毛重 | 0.39816克(g) |
| 封装 | TSSOP-20 |
| 包装方式 | 编带 |
| 内核规格 | 8 位 |
| 速度 | 16MHz |
| 连接能力 | I2C，IrDA，LINbus，SPI，UART/USART |
| 外设 | 欠压检测/复位，POR，PWM，WDT |
| EEPROM 容量 | 128 x 8 |
| RAM 大小 | 1K x 8 |
| 电压 - 供电 (Vcc/Vdd) | 2.95V ~ 5.5V |
| 数据转换器 | A/D 5x10b |
| 振荡器类型 | 内部 |
| 工作温度 | -40°C ~ 85°C（TA） |
| 核心处理器 | STM8 |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 8KB（8K x 8） |
| I/O 数 | 16 |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 供应商器件封装 | 20-TSSOP |
| 基本产品编号 | STM8 |
| 可编程 | 未验证 |
