DIA9101是一组采用高压BCD技术的斩波稳定霍尔效应传感器芯片系列，内部集成了高灵敏度的hall plate、动态offset消除电路、反接保护电路、振荡器、CDS斩波稳定精密放大器、采样保持电路、低通滤波器、霍尔信号参考电压、欠压保护、施密特触发器、驱动电路、过流保护电路以及过压保护电路等，DIA9111在DIA9101基础上增加电流源调制等电路，为磁传感提供了具备高灵敏度、温度稳定性和综合保护功能的解决方案。DIA9101&DIA9111产品系列包含了极其丰富子型号，针对不同的感应类型、开关点、工作磁极、输出相位、温度保护、封装形式等维度，可覆盖众多应用场景下的不同系统需求。各产品均有车规和工规型号，其中车规级别产品满足AEC-Q100 Grade 0的可靠性要求，可在-40~150℃的严苛环境下胜任工作。

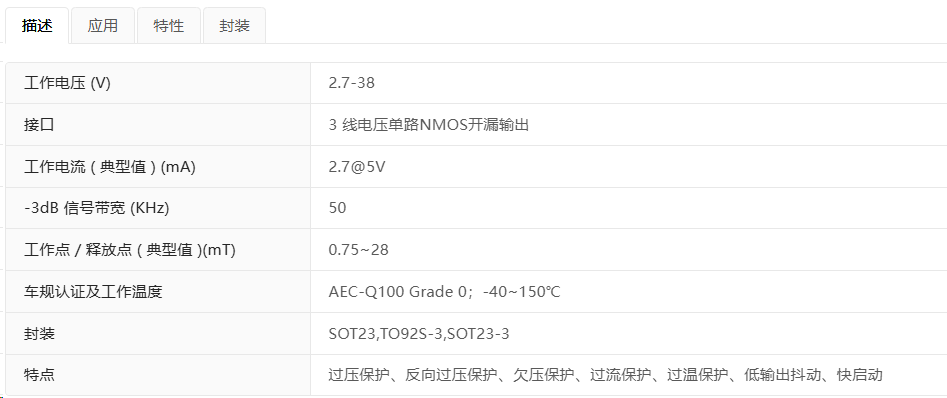

DIA9101产品特性
集成稳压器，宽供电电压范围: 2.7V to 38V，最高可达40V的耐压，提高供电鲁棒性
动态偏移抵消技术，避免封装应力、焊接应力、热应力、温度梯度所造成的失调电压导致磁参数漂移，提高器件一致性，实现高低温性能，降低失调电压，全温范围拥有优秀的开启点磁值性能表现
高达800KHz的斩波频率及50Khz的高检测带宽，降低信号的传输延迟，支持电机转速更高，可满足各种高速位置检测应用
小于40uS的快速启动时间和小于4uS的输出抖动，满足严苛时间需求的应用
宽工作温度范围：-40~150°C
DIA9101为3线单路电压开漏输出(100mA灌电流)
DIA9111为2线单路电流调制输出，可选择6/14mA和3/14mA电流档位
DIA9101产品应用
汽车、消费电子、工业
固态开关
接近开关
位置检测
速度检测
三相无刷直流电机换向 / 直流电机速度和转子方向
电子换挡器、雨刷电机、车窗升降器、天窗/尾门开启器、空调风门执行器位置、热管理系统阀/泵转速位置、座椅电机调节器、变速器叉位置、刹车灯开关等。
