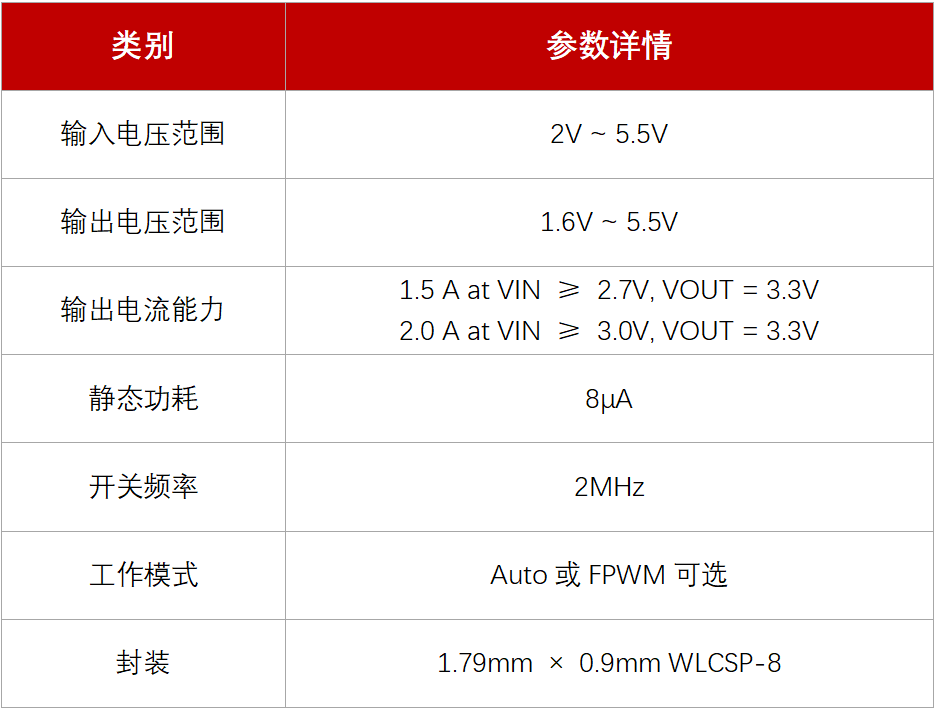

一、 无缝模式切换，全负载区间高效运行
DIO89101具备出色的电压调节能力，可根据输入与输出电压关系，自动在升压、降压、降压-升压3个模式间切换，同时支持PFM / 强制 PWM 双模式配置：MODE引脚拉低进入自动 PFM 模式，轻载时自动切换至脉冲频率调制，可维持 90% 以上效率；拉高则进入强制 PWM 模式，无论负载轻重均保持低纹波输出，均能兼顾效率与电源质量。
二、低纹波输出，适配高精度供电场景
DIO89101在模式转换过程中采用固定占空比设计，避免了模式切换带来的纹波突变，确保输出电压平稳过渡；强制PWM模式下，纹波抑制能力进一步提升，可将输出纹波控制在极低范围，满足音频、测试测量、精密传感等对供电纯度要求极高的场景需求；即便在负载动态波动时，优化的环路设计也能有效抑制纹波波动，保障供电稳定性与纯净度。
三、 动态响应迅速，从容应对负载波动
DIO89101采用峰值电流模式架构，搭配优化的环路设计，具备微秒级动态响应能力，可快速捕捉负载的细微变化，并及时调整输出电流。即便负载在轻载与重载之间反复切换，输出电压仍能保持稳定，可有效避免电压跌落导致的系统故障，同时减少纹波干扰，确保设备运行流畅、稳定，适配高精度、高动态负载场景。
四、全链路保护，系统安全无虞
对于电源系统的突发风险，DIO89101 内置多重防护机制：
过流/短路保护：峰值电流限制 3A，短路时自动关断，避免器件烧毁；
过热保护：结温过高自动关断，降温后自动恢复，适配宽温工业环境；
输出放电：关断时输出快速放电，避免 “悬空” 导致的系统误动作；
输入/输出过压保护：防止电压异常损坏后端器件，提升系统可靠性。
五、超小封装，极致节省 PCB 空间
作为行业领先的晶圆级芯片封装（WCSP）器件，DIO89101仅需1μH 电感即可完成设计，配合 1.79mm×0.9mm 的超小封装，方案整体尺寸较同类产品缩减 40% 以上。这一特性让它完美适配智能穿戴、指纹传感器等空间受限场景，同时支持 5G 小基站、光模块等工业设备的高密度布局。
