DIO5840J是一款高度集成的锂离子和锂聚合物线性充电器，适用于空间有限的便携式应用。DIO5840J可通过 USB 接口或交流适配器供电。其高输入电压范围和输入过压保护支持低成本、非稳压适配器。DIO5840J 拥有单一路输出，可为电池充电。如果平均系统负载在 10 小时安全定时器期间未能给电池充电，系统负载可以与电池并联连接。DIO5840J对锂离子电池的充电有三个阶段：调节、恒流和恒压。在所有充电阶段，IC 结温由内部控制回路监控。当充电电流超过内部温度阈值时，内部控制回路会降低充电电流。充电器的功率水平和充电电流感应功能已完全集成。DIO5840J充电器具有高精度电流和电压调节电路功能、充电状态显示、充电终止功能。涓流充电电流和端子电流阈值可通过 DIO5840J 外部电阻进行编程。恒定电流的数值也可以通过外部电阻进行编程。

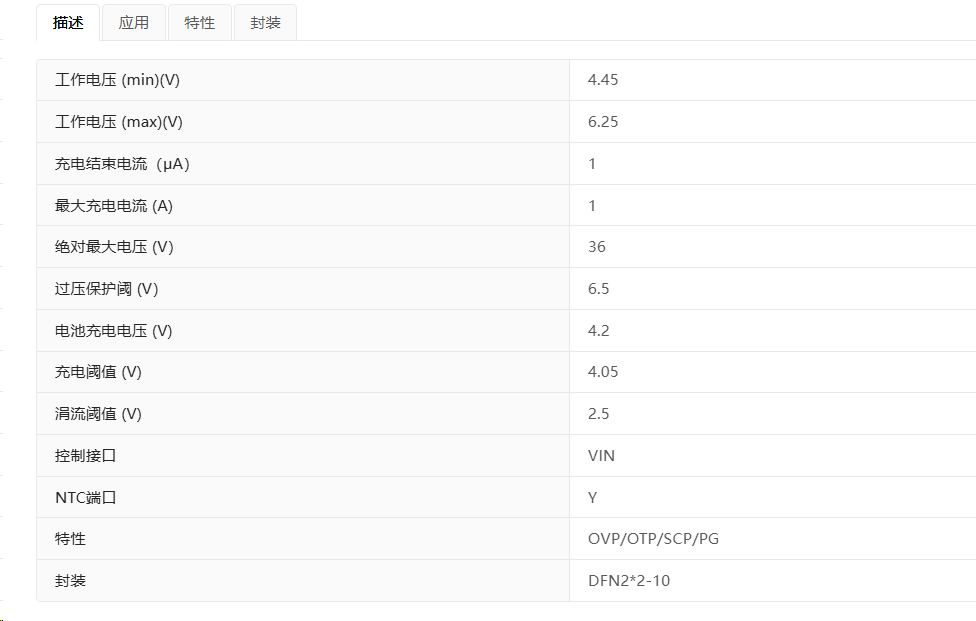

DIO5840J线性充电芯片特征
输入电压32V
输入过压保护6.5V
充电电压精度1%
充电电流精度10%
Pin ISET2可选择最大输入电流限制100mA或450mA
可编程终止和涓流阈值
固定10小时安全定时器
状态指示–充电/完成
集成生产自动启动功能
125°C热调节
155°C热关断保护
电池短路保护
JEITA充电方案
1. 当温度>55°C或温度<0°C时不充电;
2. 温度0~10°C时恒流0.5*CC;
3. 温度10~45°C时恒流;
4. 温度45~55°C时恒流1.0*CC且电池电压=VBAT-0.1.
自动终止和定时器禁用模式(TTDM)用于缺少热敏电阻的电池组
封装: DFN2*2-10
