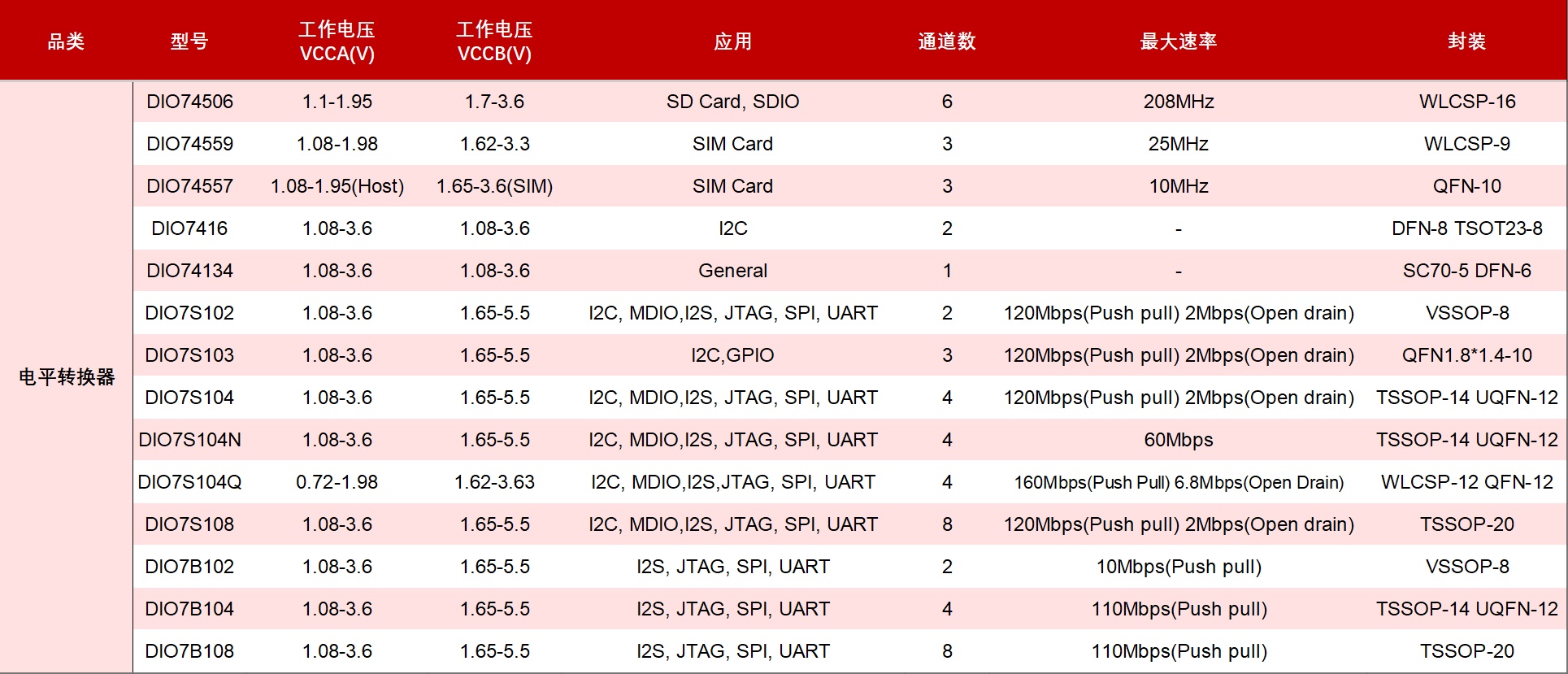

DIO74506电平转换芯片参数
支持最高 208MHz 时钟频率
主控SOC侧接口电压范围：1.1V～1.95V
SD卡侧接口电压范围：1.7V～3.6V
支持自动方向识别
低功耗设计
集成上拉电阻，无需外接上拉电阻
集成EMI滤波器，可抑制数字I/O产生的高次谐波
电平转换缓冲器可隔离ESD应力，保护主控SOC端
ESD防护能力：
HBM：符合ANSI/ESDA/JEDEC JS-001 Class 2，超过 2kV；CDM：符合ANSI/ESDA/JEDEC JS-002 Class C3，超过 1kV；IEC 61000-4-2 Level 4：在所有SD卡侧引脚、VCCB及GND引脚上，接触放电和空气放电能力分别达到 ±8kV 和 ±15kV
工作温度范围：-40～85℃
DIO74506产品优势
1.高速稳定传输，支持SD 3.0全速率模式
DIO74506支持Default Speed、High Speed、SDR12/25/50/104及DDR50等SD 3.0工作模式，最高支持208MHz时钟频率和104MB/s数据传输速率；同时集成反馈时钟通道，可补偿电平转换器及PCB走线带来的传输延迟，提升高速读卡的时序裕量和数据传输稳定性。
2. 自动控制与多重防护，简化系统设计
DIO74506集成自动使能和自动方向识别功能，有效简化软硬件设计；同时在所有输入、输出通道集成EMI滤波，并在SD卡侧提供±8kV接触放电和±15kV空气放电的ESD保护，有效降低电磁干扰，隔离外部静电应力，保护主控SOC接口。
3. WLCSP-16超小封装，助力终端轻薄化设计
DIO74506采用WLCSP-16超小封装，具有占板面积少、信号传输路径短等优势，可有效减少PCB空间占用，并降低高速信号走线带来的影响。该封装特别适用于智能手机、平板电脑、运动相机、无人机及其他内部空间受限的便携式设备，能够帮助客户实现更加紧凑、轻薄的产品设计。
