DIO7S108N是一款带输出使能(OE)引脚的8位双向电压电平IC芯片。DIO7S108N采用两路独立可配置电源轨。A端口设计为跟踪VCCA电源，其供电电压范围为1.08V至3.6V，因此DIO7S108N适用于低电压系统应用。B端口设计为跟踪VCCB，其供电电压范围为1.65V至5.5V。VCCA电压不得超过VCCB。此设计可实现1.2V、1.5V、1.8V、2.5V、3.3V及5V电压系统间的通用低压双向电平转换。DIO7S108N可用于I2C/SMBus等漏极开路输出的电平转换。DIO7S108N配备输出使能引脚（OE）以控制输出状态：当OE输入为低电平时，所有I/O均置于高阻抗状态。A端口引脚及OE引脚参考VCCA电压，B端口引脚参考VCCB电压。DIO7S108N通过IOFF电路实现部分断电应用的完整规格。该电路在断电时禁用输出，防止损坏器件的反向电流回流。DIO7S108N采用QFN3*3-20封装，工作环境温度范围为-40°C至85°C，满足工业及消费类应用需求。

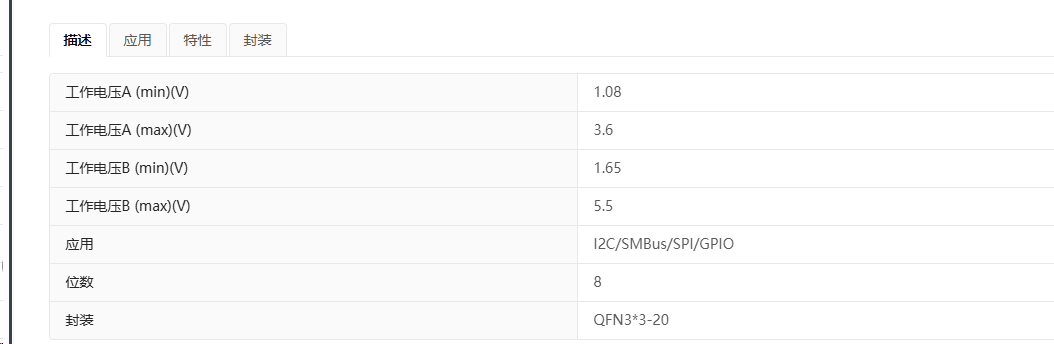

DIO7S108N产品特性：
宽供电电压范围：
− A端口：−1.08 V至3.6 V
− B端口：1.65 V至5.5 V（VCCA ≤ VCCB）
最大数据速率：
− 60 Mbps（推挽模式）
− 2 Mbps（漏极开漏模式）
低供电电流：ICCA + ICCB = 2 μA
VCC隔离特性：当VCCA或VCCB任一输入接地时，所有输出进入高阻抗状态
OE输入电路参考VCCA电压
无需电源序列控制，VCCA或VCCB可优先升压
IOFF支持部分断电模式运行
工作温度范围：-40°C至85°C
DIO7S108N产品应用：
DIO7S108N应用于台式电脑
DIO7S108N应用于手机
DIO7S108N应用于智能手机
DIO7S108N应用于平板电脑
